6、模拟图传/数字图传配置

一、前言

对于新手而言，图传系统主要有2大类：

分别是：

1）模拟图传：画质比较模糊，但是价格比较便宜。

2）数字图传：画质清晰，但是价格比较贵。

更多详情可以参阅文档《穿越机遥控、图传方案选购指引》的章节二、章节三！

二、什么是OSD

OSD的全称叫On-Screen Display(屏幕显示)，它其实常见，比如大家看电视的时候，用遥控器调节音量，这个时候电视机的画面上就会有音量图标显示。

这个就是日常最常见的OSD画面！

在无人机应用方面，当我们操作穿越机进行FPV飞行的时候，飞控手通常看着屏幕画面进行飞行的。

为了飞行过程中还可以实时监控到飞机的各种状态数据(比如飞行高度、飞行距离、电池电压等等)，就可以使用OSD功能！

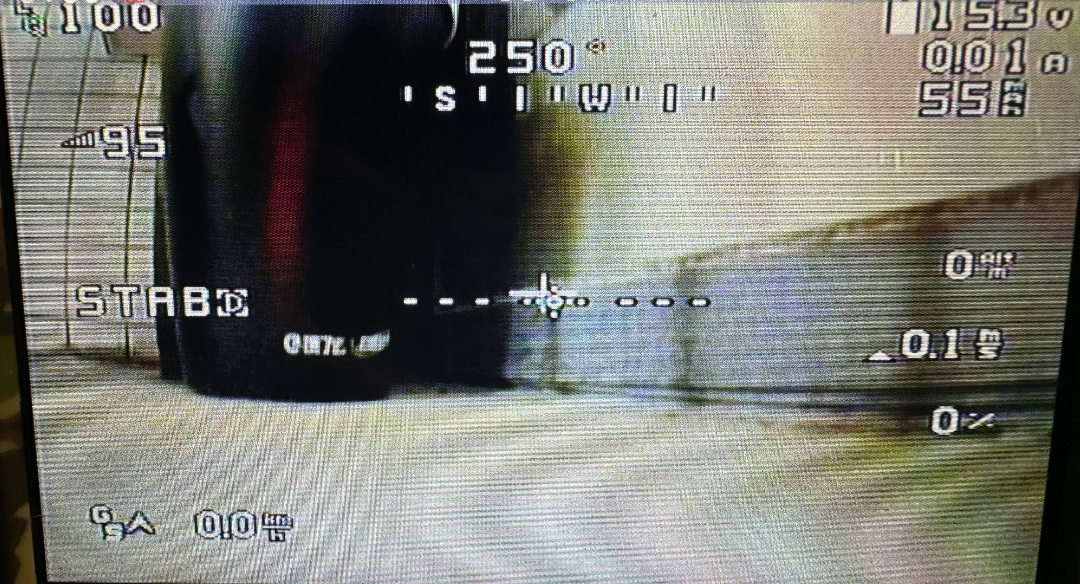

如下图所示：画面中有各种飞行数据叠加在屏幕上，用户也可以根据喜好自由更换数据显示的位置！

三、模拟图传、模拟摄像头的连线、调试

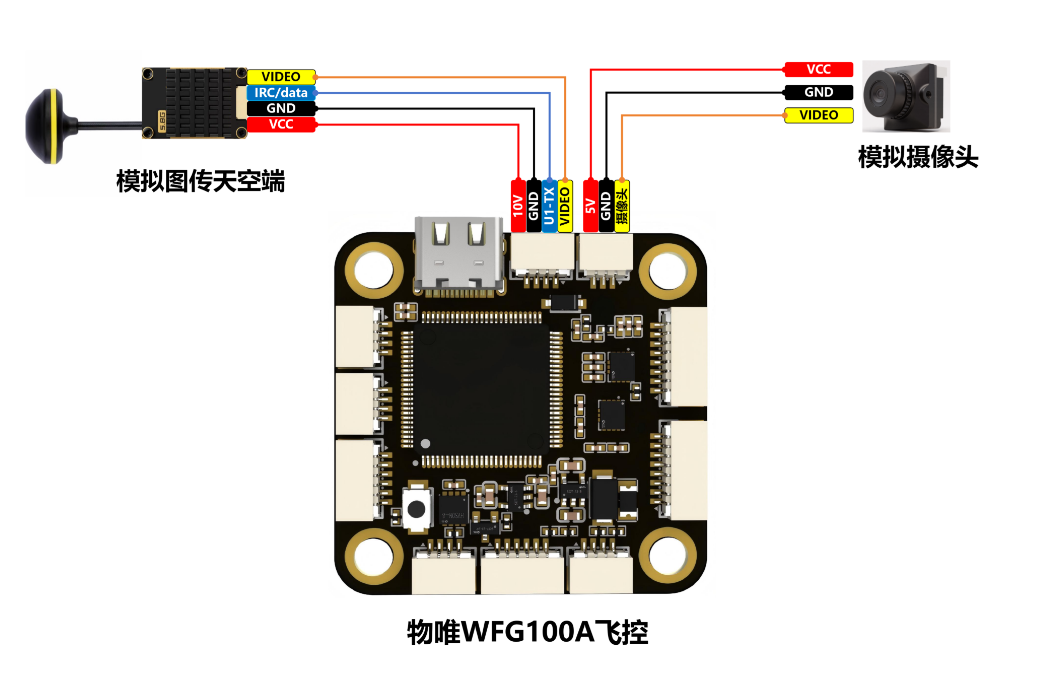

以WFG100飞控为例，其连线如下。模拟图传OSD信息的配置见《APM固件如何调试模拟图传与OSD信息？》

四、大疆高清图传的连线、调试

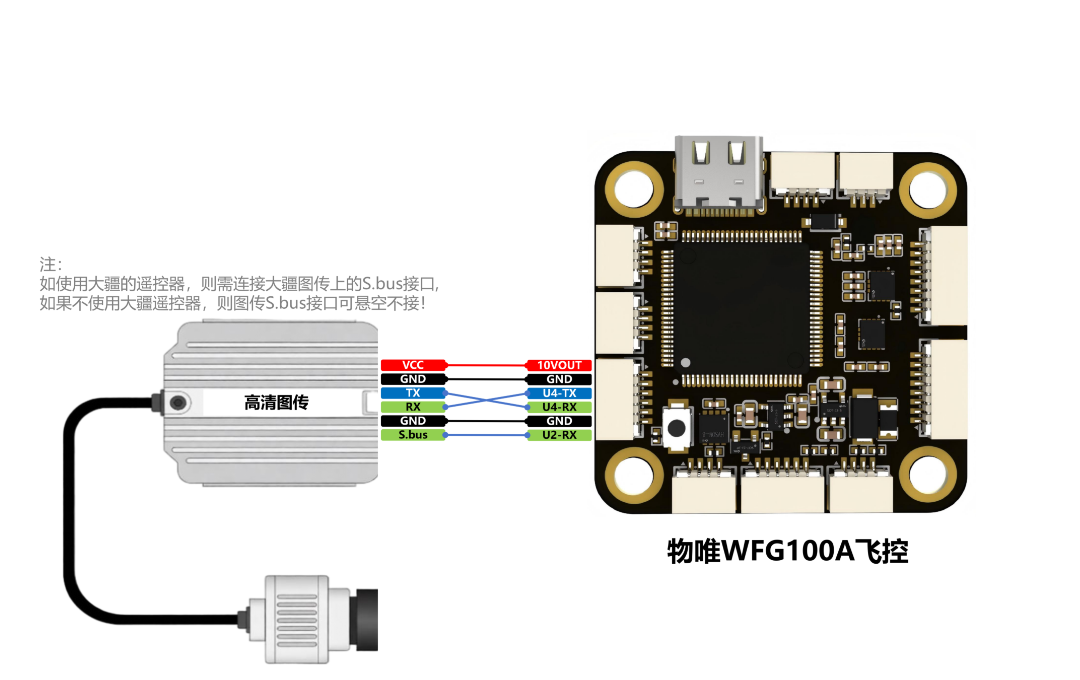

以WFG100飞控为例，其连线如下。高清图传OSD信息的配置见《APM固件如何调试大疆高清图传与OSD信息？》
