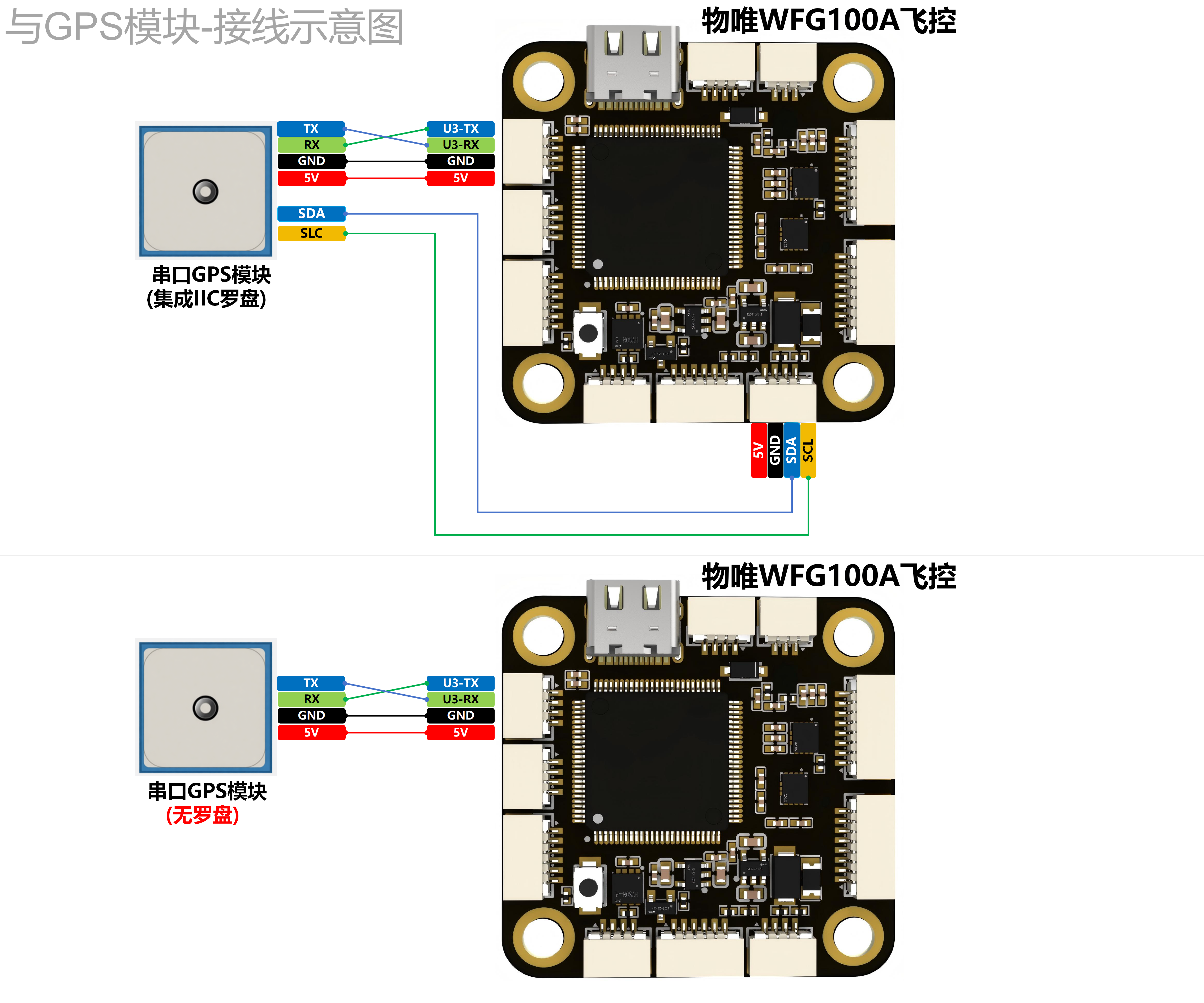

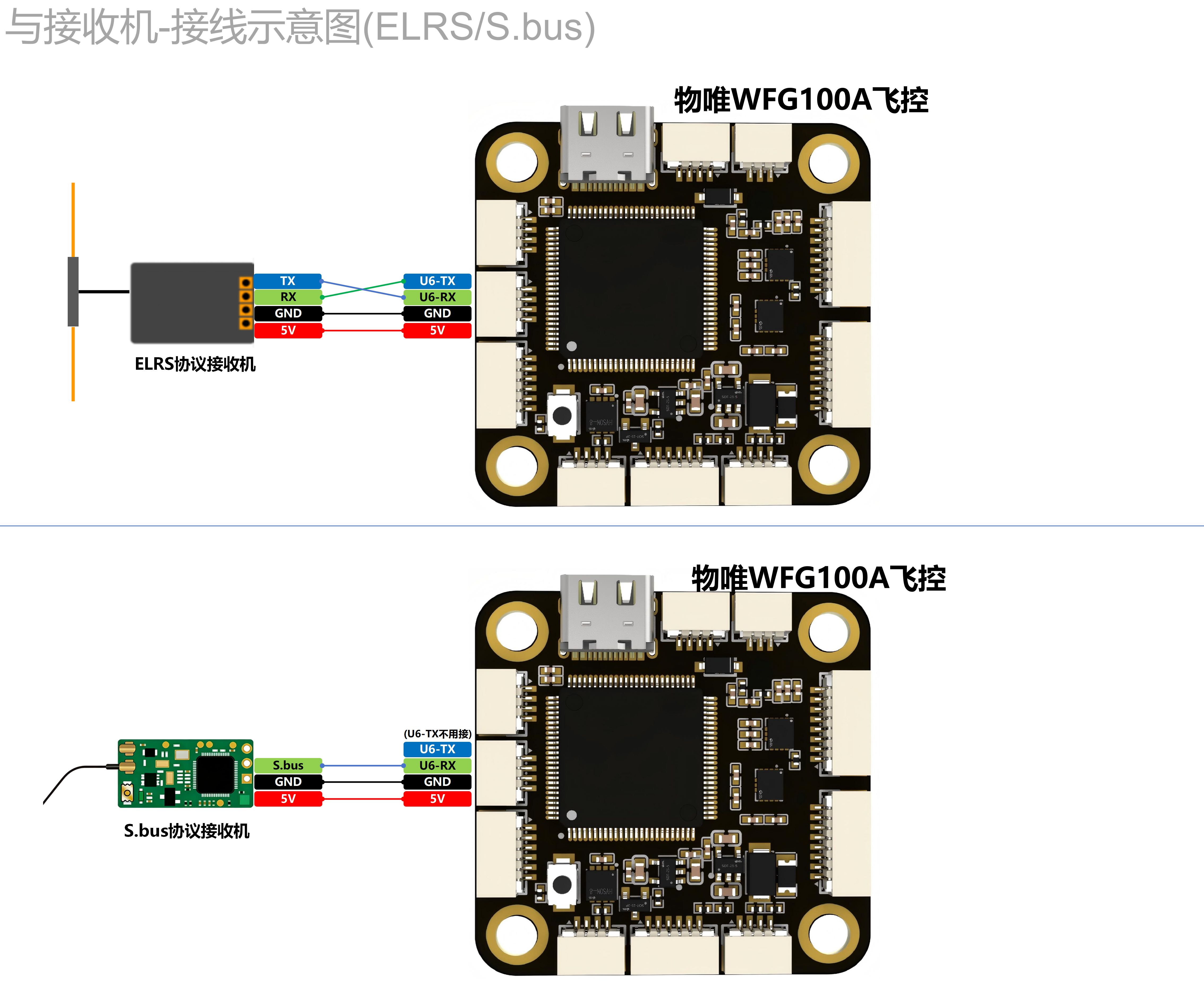

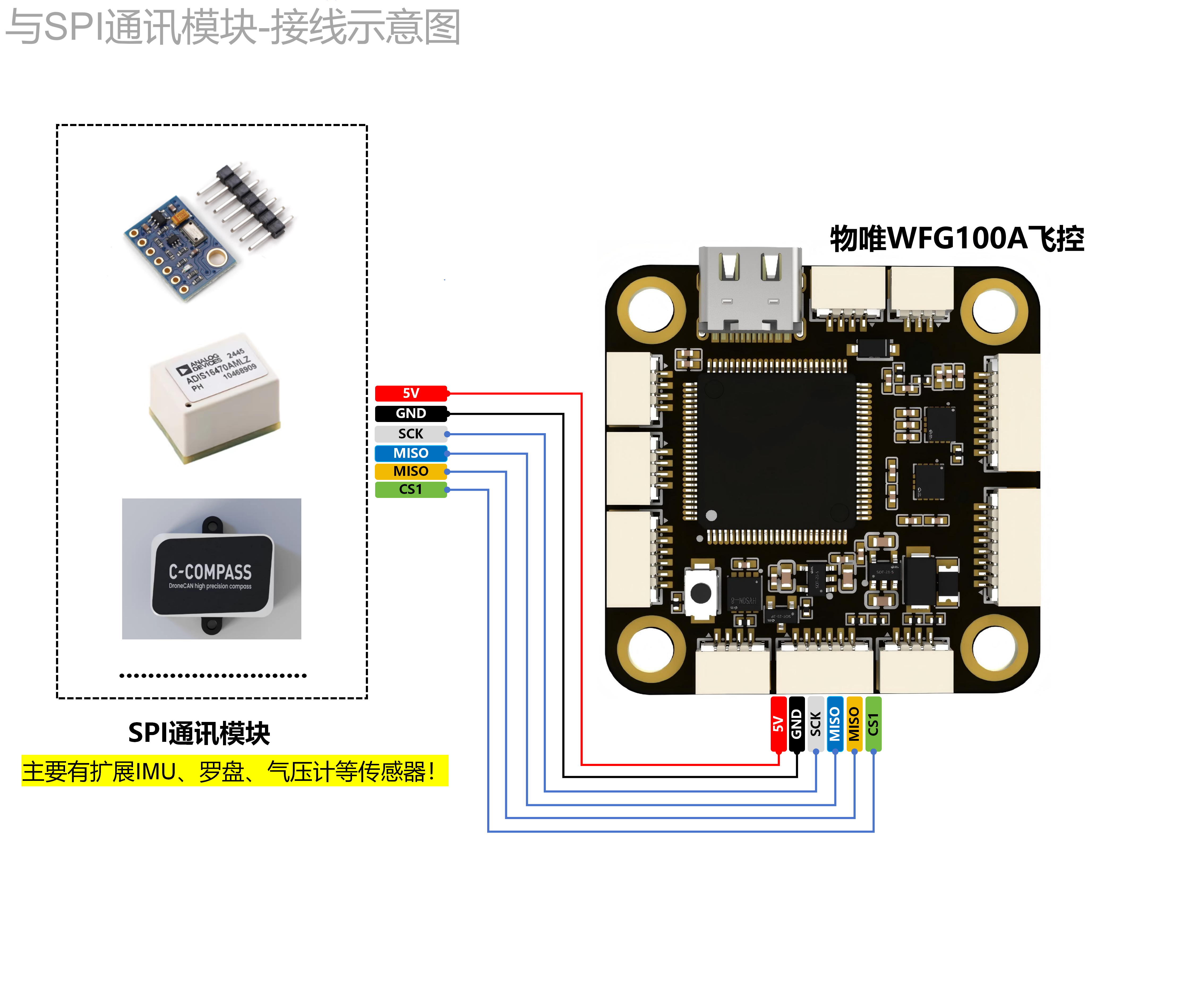

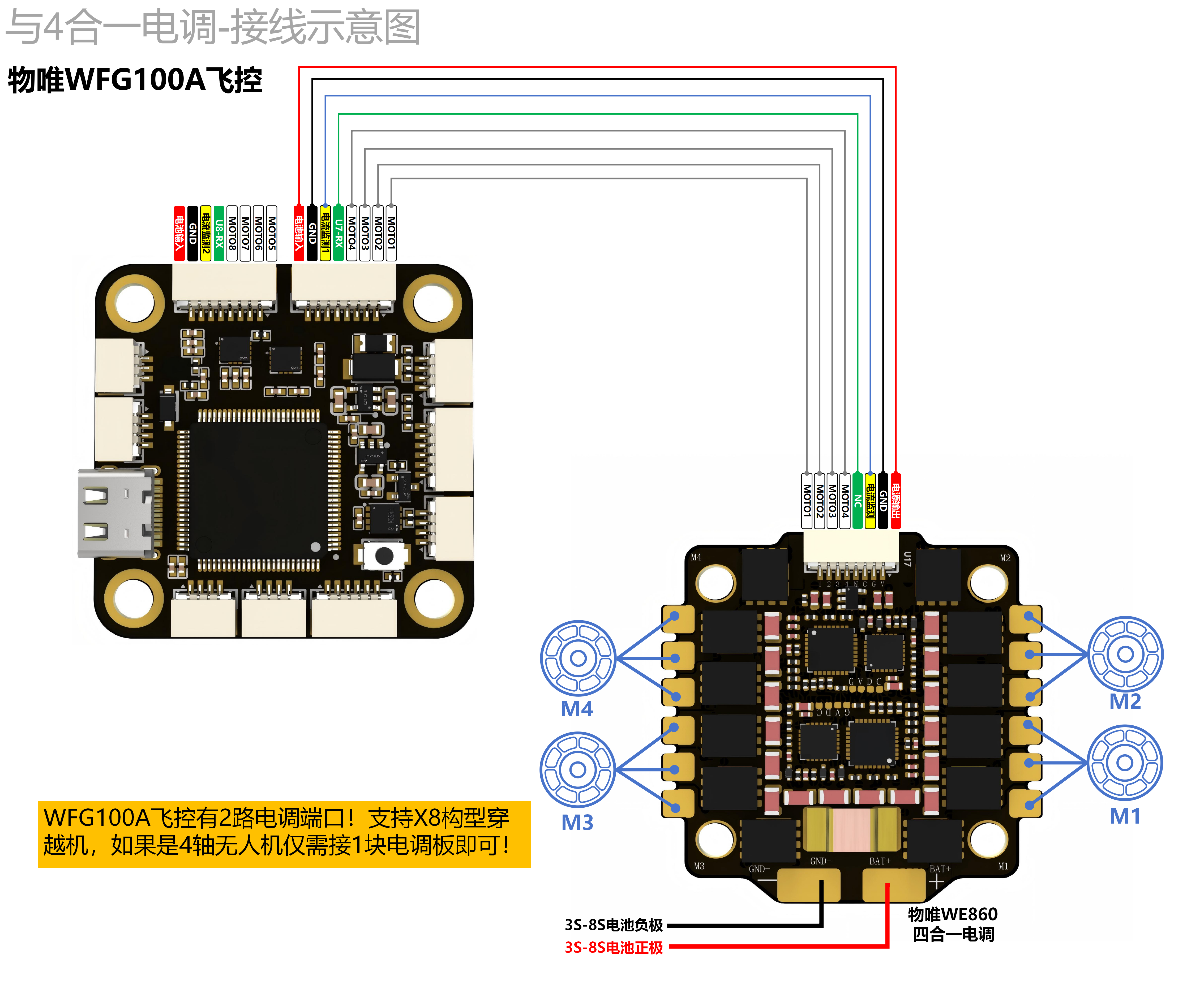

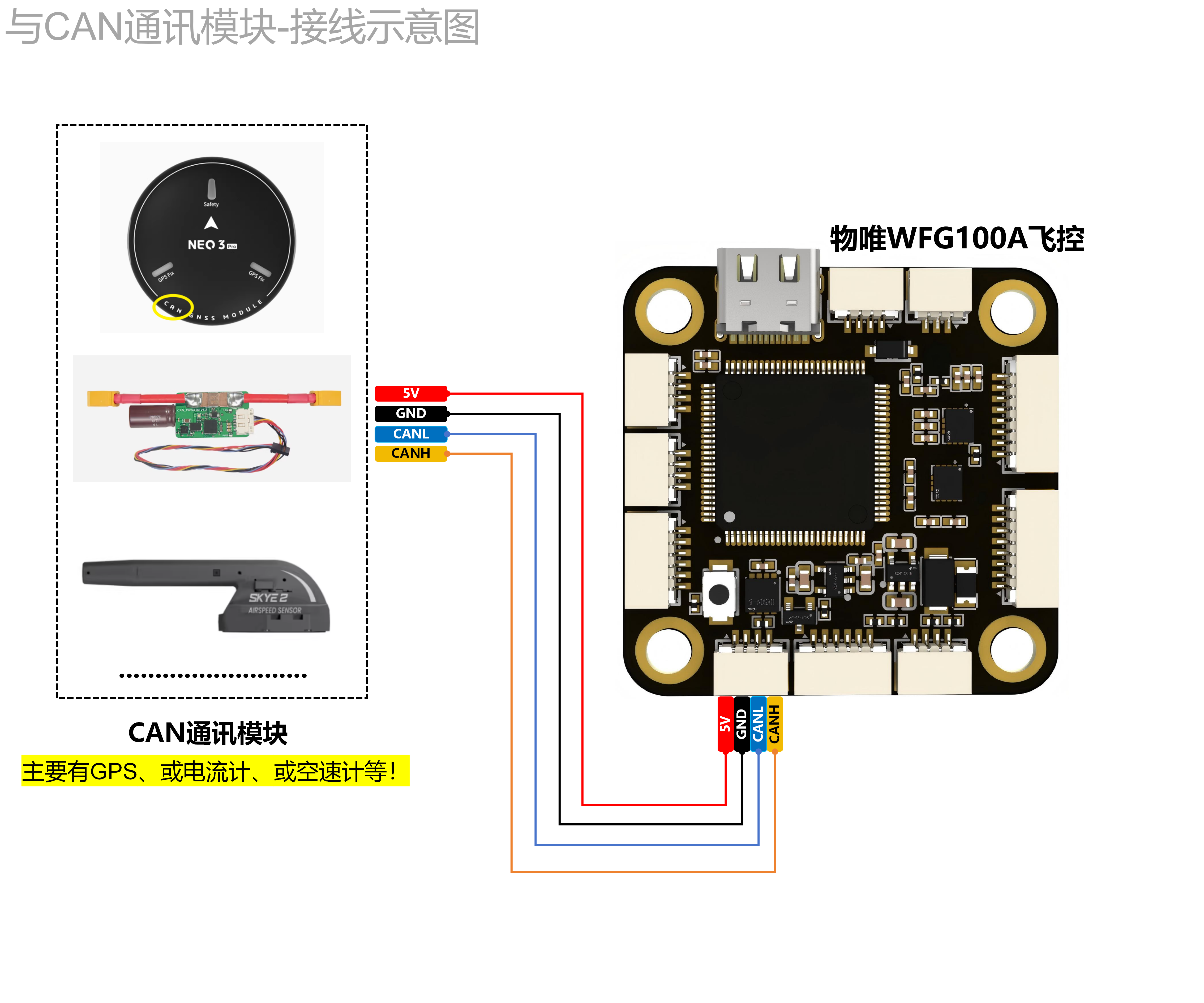

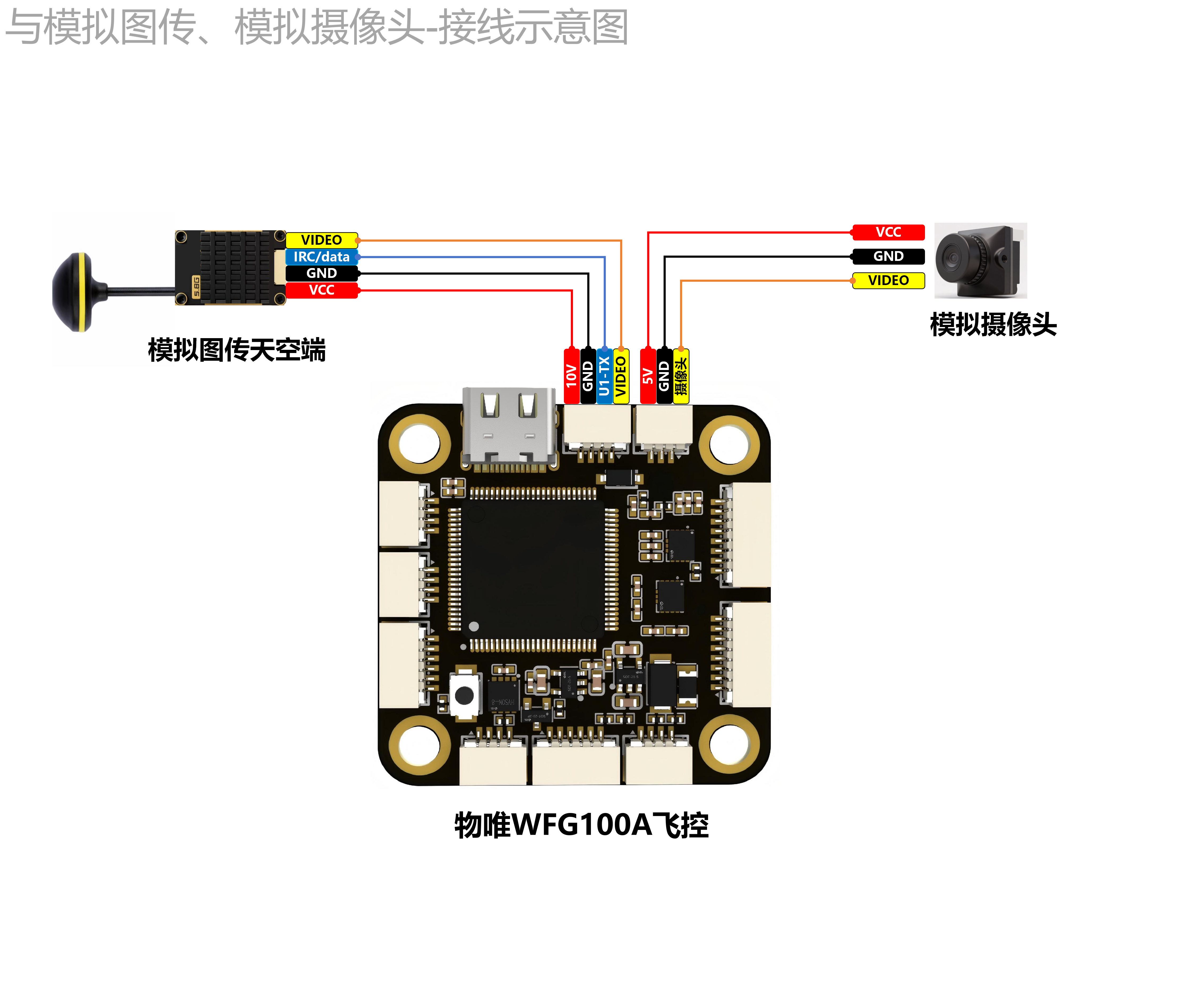

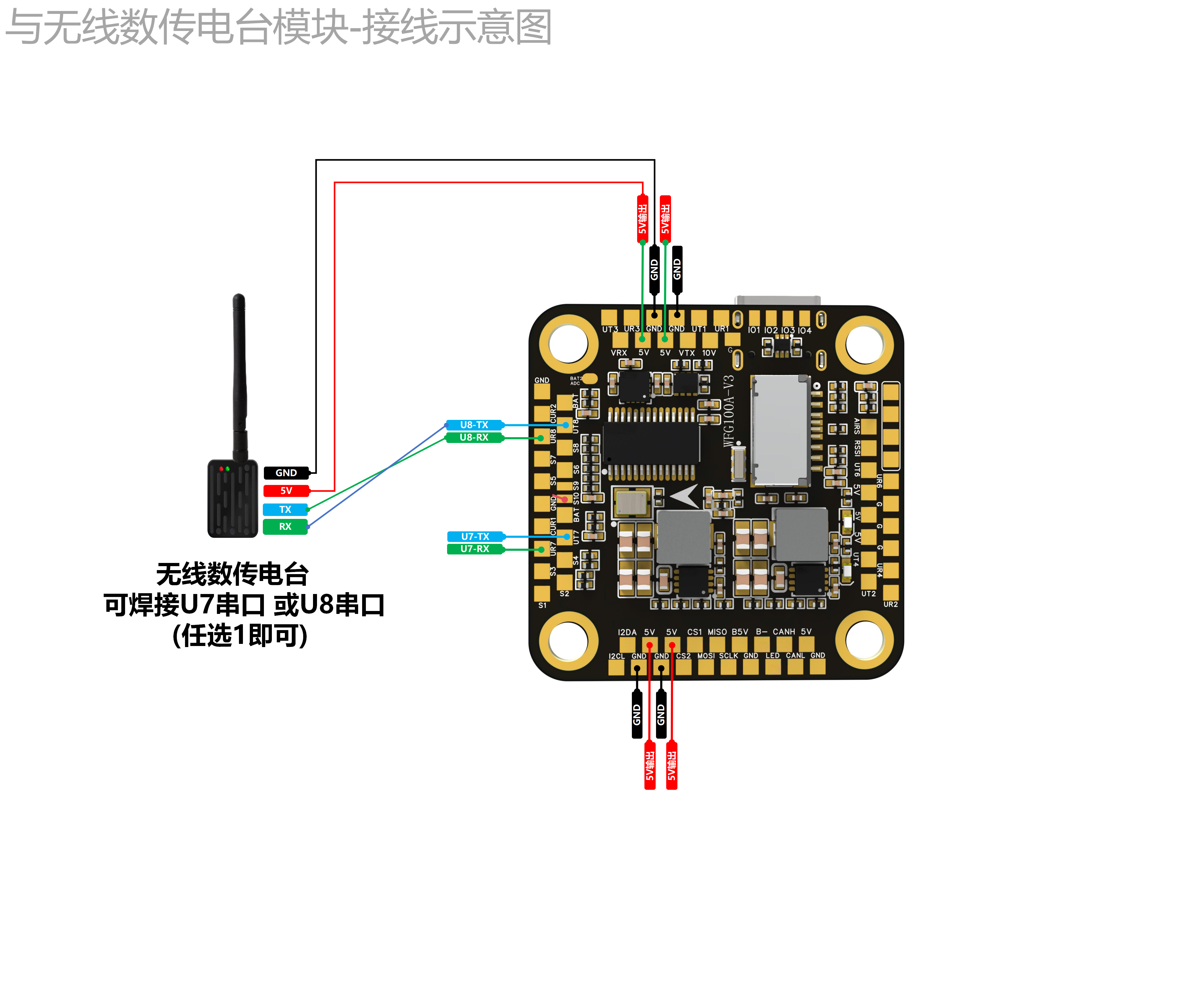

知识库 / WFG100飞控-资料汇总(开源)3、WFG100外设接线示意图注：WFG100A飞控的V1,V2,V3,V4这四个版本的飞控 硬件，其接口线序和接线示意图都是一样！注：WFG100A飞控的V1,V2,V3,V4这四个版本的飞控 硬件，其接口线序和接线示意图都是一样！相关文档1、WFG100-立创工程汇总一、硬件版本更新说明 几个硬件版本的差异主要体现在传感器型号上，V2/V3/V4的PCB工程都是一致的！ 详见： 《WFG100A飞控各个硬件版本的区别！》 汇总时间 版本 硬件设计资料 2026.4 V4版 当前销售的是V4版本！ 由于国...2、WFG100接口线序、焊盘定义图前言 WFG100A开源飞控的V1、V2、V3、V4其接口定义与焊盘定义都是一样的！ 一、接口定义 飞控对外接口均采用 SH1.0端子 ，其端子的接口线序定义如下： 注意：飞控板载的电源，最大支持3S-6S的电池输入！ 二、焊盘定义 本文被...4、WFG100用户手册WFG100飞控使用说明书 注意： 在开源V1版本中(在开源V2版本中，则直接移除了这个保护，USB通电后便会有5V输出) 为防止外设的大电流烧坏电脑USB口，USB供电与外设供电做了隔离！ 飞控必须接入电池后，SH1.0端子连接器上的5V...
